合肥凈化車間改造裝修：工廠改造成潔凈無塵車間整體方案
來源：m.sina8.cn 作者：空氣好凈化
發布時間:2021-08-25 15:06:40點擊:次
隨著現代工藝和質量要求的提升，不少食品醫藥等行業工廠面臨著改造成無塵潔凈車間的需求，近一個月接連接到了幾個關于凈化車間的咨詢，其中有改造用于生產口罩的，有用于汽車零部件系統的，那么工廠改造成潔凈無塵車間需要多大面積呢？潔凈等級要求是多少?
一、凈化車間改造的注意事項
1、舊廠房平面布置的改造調整
由于大部分企業的舊廠房未進行工藝設計，因而存在著較多的問題，如人員凈化系統比較簡單，潔凈生產區內物料迂回嚴重，造成人物流交叉，同時大多數未設置生產輔助區域（如洗衣、潔具存放、分析等），針對這些實際情況，在改造過程中需作較大的調整，使調整后的平面布局做到人物流分開，生產功能區明確，便于生產管理。人員經緩沖間從潔凈走廊進入潔凈生產區，做到人物流分開，不交叉。
2、潔凈車間工藝設備的更新
在技術改造中，一些工廠對廠房的改造比較重視，而對設備的更新重視不夠。為了節省項目的投資，往往將比較落后的舊設備也搬進新車間內。作為舊廠房改造，其目的是為了提高生產水平。采用技術含量比較高的新設備，也是無塵車間改造的一部分。根據潔凈室內微粒來源的經驗數據可知，由設備運轉產生的微粒占25%，落后的設備在生產運轉時會產生較多的粉塵，同時工人在生產中勞動強度增加，會使人員產生較多的粉塵。較為明智的做法是：在對舊廠房進行改造的同時，對生產設備也進行更新，并根據企業實際情況選用國外先進設備。
3、車間建筑結構的處理
對舊廠房進行無塵車間改造，工藝進行重新合理布局，需要土建專業密切的配合。
二、凈化車間改造裝修面積、潔凈等級需求
關于潔凈等級，不同行業不同產品對于生產車間工藝的需求不一，目前最為廣泛使用的潔凈等級為十萬級和萬級潔凈，這樣的生產環境既有一定的潔凈度，在價格上也不會太高，例如前面我們提到需要改造成口罩生產車間的，針對一般的醫用口罩，達到十萬級的潔凈度即可，施工工期主要根據建設規模而定，并由裝修公司安排合適的施工進度計劃。根據安徽空氣好凈化工程建設經驗，一般面積在500㎡以?xún)?nèi)的十萬級潔凈車間，可在45天內完工；面積在1000㎡以?xún)?nèi)的十萬級潔凈車間可在2個月內完工。生產車間的規模由建設投資方的工藝設備及流程而定，距離來說，如果您的生產線安排至少5條以上，按照每條生產線80㎡的規模，則至少需要400㎡的面積。安徽空氣好凈化工程能做的就是在生產線確定的條件下，更合理地幫您規劃車間的人流、物流動線，以及做好潔凈車間的基礎裝修。
三、中小型無塵車間改造方案
對于廠房裝修中的中小型無塵車間的改造，由于是舊廠房，又是中小型無塵車間，所以不能按照新裝修的要求來建設無塵車間。而是要根據實際情況，再結合空氣凈化的基本原則，設計出一套實用的改造方案，這套方案包括氣流循環模式、結構模式兩部分。
1.氣流循環模式
這套模式的運作方式為空氣通過送風設備進入靜壓箱，經過過濾后進入無塵車間，再?gòu)男嘛L(fēng)設備中進入回風夾道。其中，一部分回流空氣與新風設備中的空氣混合后進入風機室。另一部分回流空氣直接進入空調的進風口，待空氣冷卻后通過導流罩和冷風管進入風機室。兩部分空氣在風機室混合后，通過中效過濾器把混合后的空氣送入靜壓箱，再通過高效過濾器送入無塵車間，從而形成一種循環。
從上文介紹的空氣循環情況中我們可以得知，這套氣流循環模式形成了很好的三級過濾狀態，從而確保了無塵車間的整體空氣質量。而在此基礎上調整高效過濾器送風口的結構和布局，再配合相應的風量，可以調整無塵車間的潔凈形式和潔凈度，以適應不同需求。
2.結構模式
廠房?jī)?nèi)中小型無塵車間的大致結構為墻壁采用夾芯彩鋼板，頂部設有風機室，其中裝有風機箱。風機室的周?chē)歼M(jìn)行了封閉，設有向內通風的中效過濾進風口。風機裝在風機箱內，下面為靜壓箱和高效過濾器。無塵車間下側沒有回風初過濾器，外側為回風夾道，回風夾道之間有一個分體式空調機。分體式空調機的出風口設有導流罩和冷風管，冷風管的一端裝在出風口，另一端裝在風機室內。至于分體式空調機的型號，普通類型即可滿足中小型無塵車間的需求了。如果送風距離偏遠，可以在冷風管上加裝風機，以便增加送風壓力。

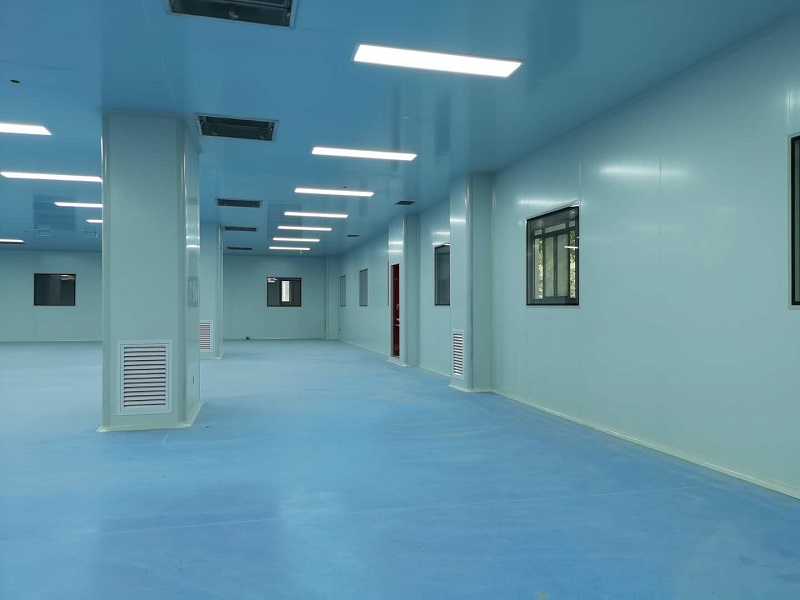

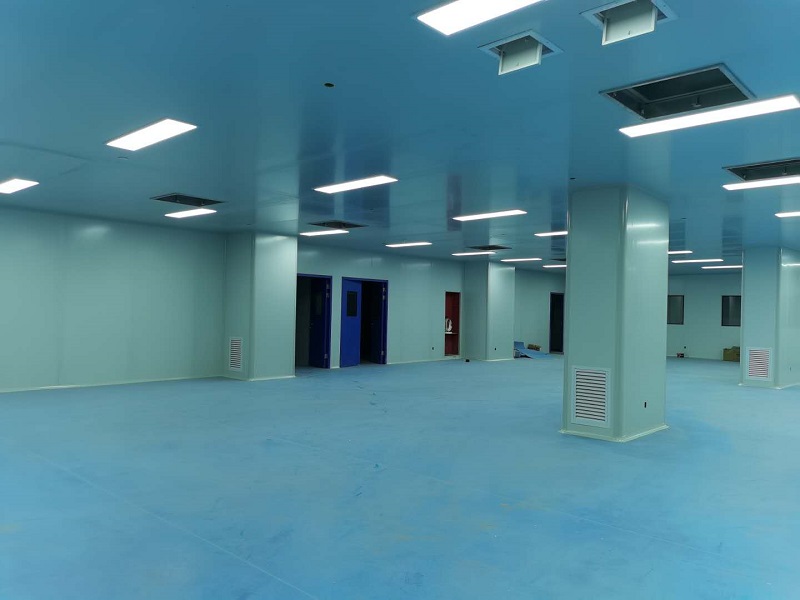

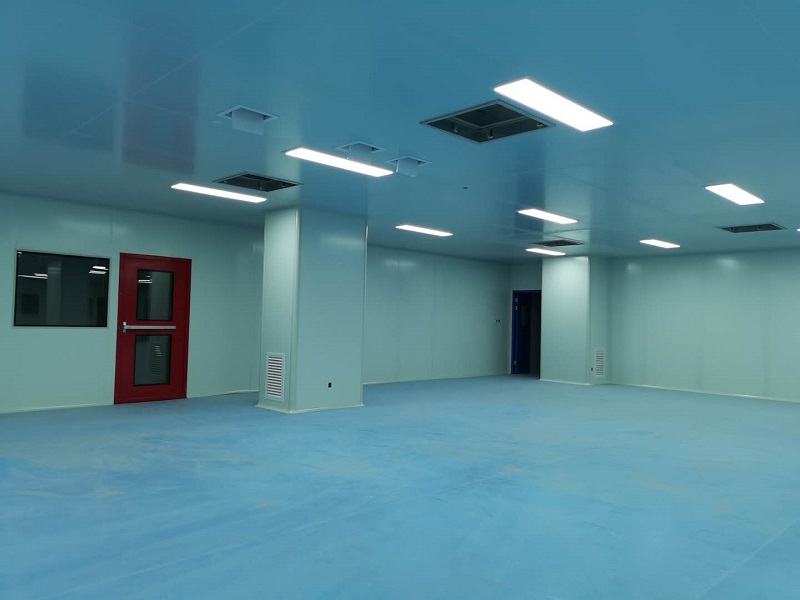

四、安徽空氣好凈化工程工廠改造醫用口罩潔凈車間案例
簽約工程主要內容為十萬級潔凈醫用口罩生產工廠和萬級潔凈檢驗實驗室。在該口罩廠項目中，工程報價清單里包含生產車間和實驗室的結構部分、通風部分、設備部分、電氣照明部分。其中占工程報價較大比重的主要耗材有彩鋼板（用于圍護結構與吊頂、單雙門制作）、鍍鋅板、恒溫恒濕空調、凈化空調機組、BV2.5電線。其中彩鋼板占總報價33%、空調機組占總報價20.9%。
