合肥實驗室工程電氣裝修：強弱電的設計標準和電氣設備規范
來源：m.sina8.cn 作者：空氣好凈化
發布時間:2021-08-13 10:49:12點擊:次

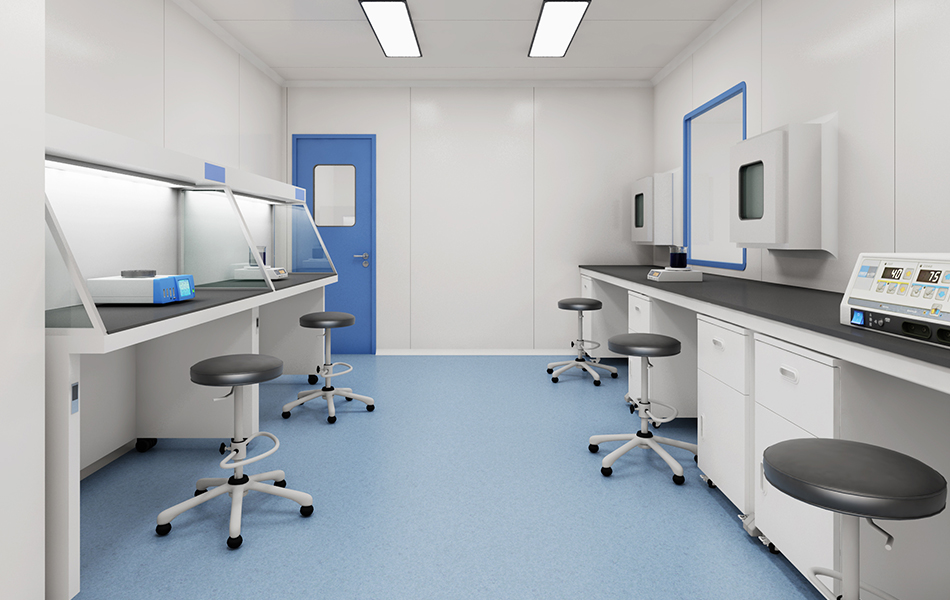

對于實驗室凈化工程裝修設計而言，電氣工程方面的工作可概括為強電設計與弱電設計。其中，前者包括儀器用電、照明插座等。后者包括網絡、數據通信、廣播、視頻監控等。
一、實驗室電氣工程的強電設計
在實驗室裝修設計中的強電設計方面，其總體方針為先依據設備功率進行匯總，然后依據各個功能間、樓層、整棟大樓進行統計，下面會具體分析。
實驗室每個功能間內都要配備單獨的終端配電箱，對于重要設備，不能與其他插座串聯，而是要單獨留出一個回路，以便后期的使用與維護。另外要注意，樓層配電箱應設置在專用配電房，并有專人看管。
實驗室必須配備不間斷電源（UPS），以便更好的保護設備，但要依據設備用電參數來確定電流參數與不間斷電源功率。此外，建議先考慮好實驗室的未來發展方向，以便給后期改動預留空間。這樣，后期添置新設備時可以及時規劃參數，然后充分預留配電負荷。
依據實驗室需求，把電源插座安裝在墻面或地面，如果安裝在地面，那么插座必須防水。為了減少地面走線，插座位置應該靠近所供電設備。如果條件允許，可以設置獨立供電房，且房間內配備專用空調，畢竟不間斷電源散熱多、噪音大。
二、實驗室電氣工程的弱電設計
在實驗室裝修設計中的弱電設計方面，除了要符合現代化的發展需求外，還要符合科技發展趨勢。畢竟我們身處互聯網時代，做好這方面的工作至關重要。
要在實驗室的主要房間內配備多個網絡通訊端口及至少一個電話接口。還要在實驗室的主要通道處配備攝像頭，以便進行管理監控。如果條件允許，可以在重要房間內配備攝像頭。
三、實驗室電氣工程的常用規格
1．實驗室用電主要包括照明電和動力電兩大部分。動力電主要用于各類較大型儀器設備、電梯、空調等的電力供應。
2．電氣配件：實驗室電源插座的選擇范圍有：10A、13A、16A、20A;同時要配置漏電保護開關、過載保護開關等。電源插座的位置應遠離水盆和煤氣、氫氣等噴嘴口，不影響實驗臺儀器的放置和操作位置。.線槽為多功能鋼線槽(主要用于試劑架上)和PVC線槽，配通用型萬能插座(主要用于邊臺和中央臺臺面上)。
3．電源：使用點：在邊臺、中央臺、通風柜等需要裝電插座的地方(通風柜還須留風機的電源)規格：在沒有特殊要求的情況下，一般在用電點預留的電源線規格為220V、10A;但有些實驗臺放置大型儀器如氣相色譜等需用到三相電或電流較大的二相電，則要按用戶實驗用電量預留;通風柜的風機電源通常采用三相五線制電源線，若一組實驗臺上使用的用電儀器較多，則應按情況增加電源預留點或相應增加電源線的用電規格。
4．位置要求：使用在邊臺時，預留在靠墻位置，中心點離墻不超過80mm;使用中央臺時在實驗臺中心線上適當的位置預留，相對中心線誤差不超過50mm;通風柜電源預留在其位置后靠墻處，中心點離墻不超過80mm，預留電源線長不少于500mm。
5．一般氣相室配置氦氣(He)、氮氣(N2);氣質聯用室配置氮氣、氫氣、氧氣。氫氣管線上的連接管件都要連接后焊接，嚴禁有泄漏的可能。所有的管線在安裝完畢后一定要做氣密性檢驗，在使用前要先除油。由于管道細小，管間距小，安裝過程中可依據現場情況進行調整，保證間距不小于45mm。
6．實驗室的最新觀念就是將整個實驗室當作是一臺排風柜。如何有效的控制好進排氣，達到既安全又經濟的效果是至關重要的。而最經濟和最有效的辦法，是針對造成污染源的實驗設置局部排風設備。這種設備主要有：通風柜、原子吸收罩、萬向排氣罩、吸頂式排氣罩、臺上式排氣罩等。其中最為常用的是通風柜。
7．特殊氣體配送系統實驗室用氣主要有：不燃氣體(氮氣、二氧化碳)、惰性氣體(氬氣、氦氣等)、易燃氣體(氫氣、一氧化碳);劇毒氣體(氟氣、氯氣);助燃氣體(氧氣)等。在上述氣體中，除不燃氣體、惰性氣體之外，其它氣體不得進入實驗室，可以通過輸氣管接到各實驗室內。
8．氣瓶裝柜時，嚴禁兩種易燃氣體同裝一柜;兩種惰性氣體或不燃氣體可以同柜，有害氣體排出系統。
